5023
Fresa pantografo per porte
Utensili di precisione per macchine CNC
Applicazione
Realizzazione di porta in legno massiccio completa.
Macchina
Pantografo CNC.
Informazioni tecniche

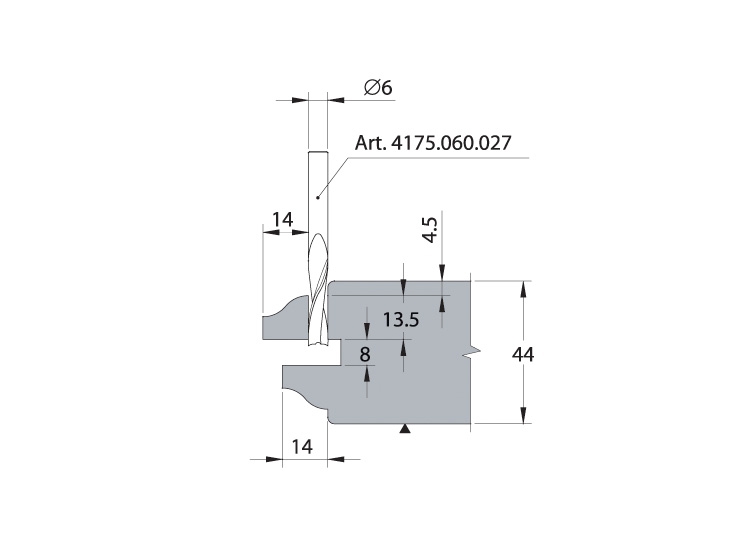

Esecuzione con coltelli intercambiabili in HW integrale micrograno. Profilo porta con recupero del listello. Angoli di taglio idonei alla lavorazione di legni naturali. Corpo fresa in lega leggera “Ergal”. Vengono fornite su alberi portafrese D. 30 con attacco specifico per i diversi tipi di elettromandrini (HSK, ISO 30, ISO 40....). Il prezzo dei gruppi non comprende gli alberi portafrese.
Maggiori informazioni
scorri la tabella verso destra
| Codice | D | Z | Profilo | Giri max | Coltello | Coltello | Coltello | Cuneo | Cuneo | Cuneo | Incisore | Vite Incisore | Raggiatore | Vite | Chiave |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Codice | D | Z | Profilo | Giri max | Coltello | Coltello | Coltello | Cuneo | Cuneo | Cuneo | Incisore | Vite Incisore | Raggiatore | Vite | Chiave |
| 5023 000 001 | 130 | 2 | A | 10000 | 8170.025.025-A1 | 8108.400.012-A2 | 8280.210.000 | 8280.360.000 | 8120.140.002 | 8295.005.000 | 8130.220.020 | ||||
| 5023 000 002 | 150 | 3 | B | 9000 | 8170.050.030-B1 | 8170.050.030-B2 | 8330.060.000 | 8350.040.000 | |||||||
| 5023 000 003 | 130 | 2 | C | 10000 | 8170.030.035-C1 | 8170.030.030-C2 | 8108.076.012-C3 | 8280.260.000 | 8280.260.000 | 8280.076.000 | 8120.140.002 | 8295.005.000 | 8130.220.020 | 8285.008.000 | 8350.040.000 |
| 5023 000 004 | 130 | 2 | D | 10000 | 8170.030.030-D1 | 8108.300.012-D2 | 8108.120.012-D3 | 8280.360.000 | 8280.260.000 | 8280.160.000 | 8120.140.002 | 8295.005.000 | 8130.220.020 | 8285.008.000 | 8350.040.000 |
